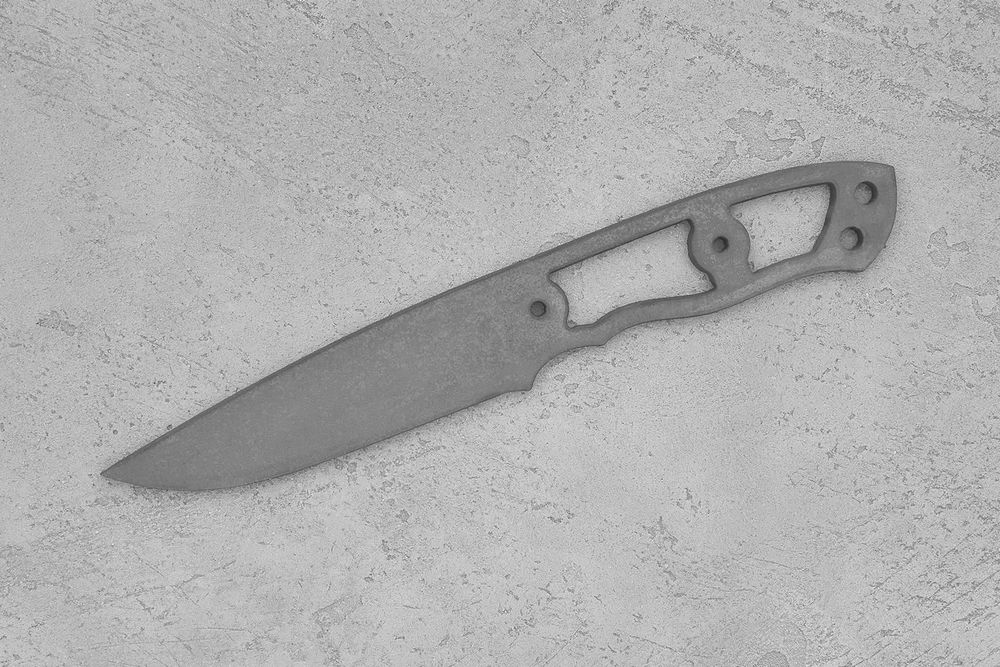

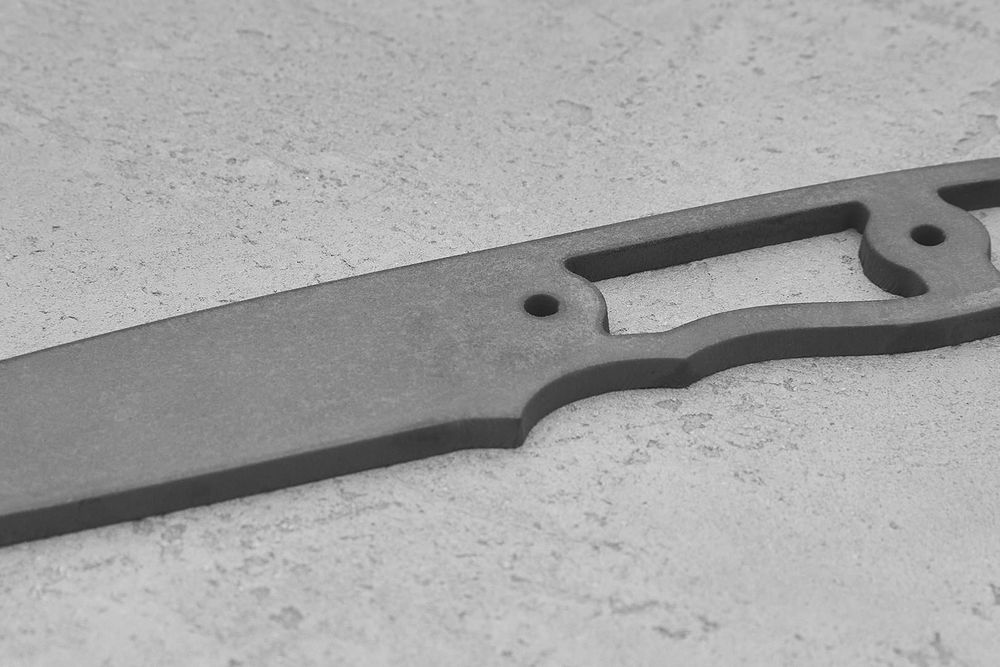

Бланк-заготовка для ножа «Алекс» из листового проката порошковой стали M398 австрийско-шведского концерна Bohler-Uddeholm, изготовлен методом гидроабразивной резки.
Максимальные параметры готового клинка 110×29мм.

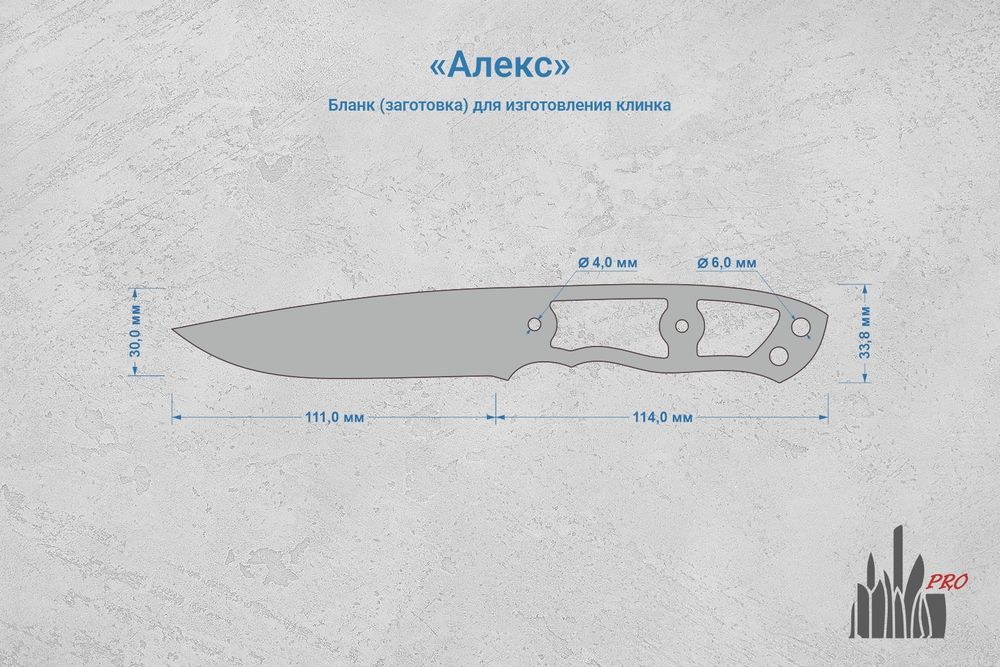

Размеры бланка: длина клинковой части 111мм, ширина 30мм (1мм предусмотрен на контуровку), общая длина заготовки 225мм.
Диаметры монтажных отверстий 4мм, 6мм.
Сталь, представленная в магазине Ножинск PRO, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из M398 закалены по авторской технологии с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.
Твердость заготовок составляет 64-65HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 160°С. Не допускайте нагрева металла при шлифовке выше этой температуры!
Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.
M398 современная (впервые представлена в 2019 году) порошковая сталь с высоким содержанием углерода и ванадия. Обладает очень высокой твердостью, выдающейся износостойкостью и агрессией реза. К минусам можно отнести не очень высокую стойкость к ударным нагрузкам.
Химический состав M398:
C (углерод) – 2,70%
Cr (хром) – 20,00%
Mo (молибден) – 1,00%
Mn (марганец) – 0,50%
V (ванадий) – 7,20%
W (вольфрам) – 0,70%
Si (кремний) – 0,50%
